受到線上授課和移動辦公需求的影響，沉寂已久的平板電腦市場再次煥發了新的生機，智能手機廠商正持續加碼平板電腦業務。智能手機和平板電腦所需要的充電器和電源適配器各類開關電源芯片，深圳銀聯寶科技都能提供！出品精良、市場反響熱烈，首推這顆U65113E！

開關電源芯片U65113E是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。（85-265Vac）下典型功率推薦5W。在芯片開始工作之前，開關電源芯片U65113E僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當 VDD 電壓超過開啟電壓 (典型值 10V)，U65113E開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

開關電源芯片U65113E集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。開關電源芯片U65113E還集成有電源系統單點失效保護，在 FB上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

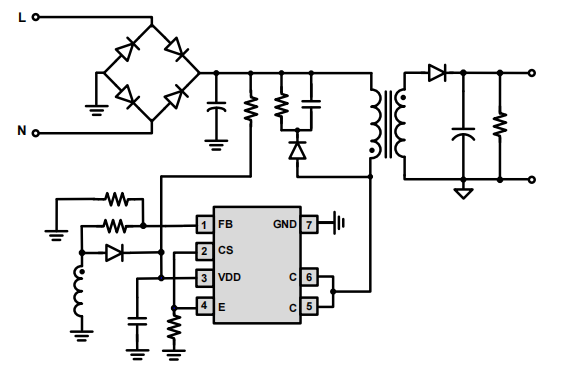

開關電源芯片U65113E管腳名稱：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

深圳銀聯寶科技開關電源芯片適應于充電器、適配器、安防監控、小家電等各個場景，順應在線教育與移動辦公的發展趨勢，符合市場和客戶的需求，多個經典案例，支持在線服務！
