LED照明技術自動化提升了產品的質量以及穩定性，成本也得以下降，促進LED照明向民用領域滲透，到目前為止已實現近60%-70%替代。深圳銀聯寶科技的LED照明驅動開關電源芯片CY2525D低耗節能，符合“綠色照明”環保政策。

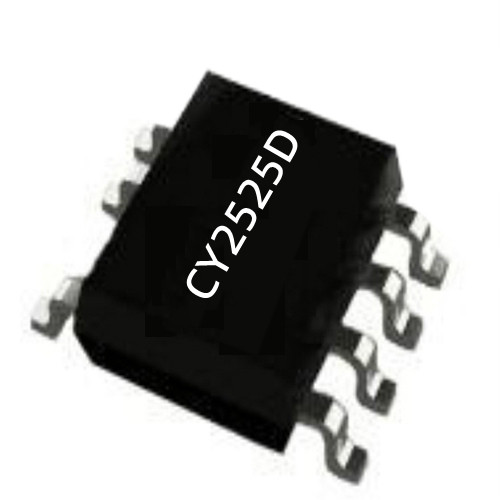

CY2525D是一款應用于原邊采樣和控制的高性能開關電源芯片，主要應用在AC/DC 電源適配器和 LED 照明領域。其內置功率 BJT，可用于 10W 以內的離線式開關電源產品。CY2525D 工作于恒流模式時采用 PFM 的控制方式，而工作于恒壓模式時采用 PWM+PFM 的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。

開關電源芯片CY2525D主要特點：

■ 原邊控制無需光耦及次級控制電路

■ PWM+PFM 多模式混合控制

■ 內置 800V 功率 BJT

■ 全電壓范圍內±4%恒壓精度及高恒流精度

■ 典型應用下空載功耗<75mW @230V

■ 內置軟起電路

■ 內置輸出線補

■ 內置頻率抖動

■ 超低啟動功耗（< 5uA）

■ 內置過流保護，過壓保護，短路保護，過溫保護等多種保護功能

■ 逐周期電流限制

■ 動態三極管基極驅動

■ 適用功率 10W

■ SOP-7封

同時，開關電源芯片CY2525D還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY2525D 內置了大量的補償以及保護功能，從而簡化了外圍電路，利于 PCB 布局及 EMI 設計，提高了方案的可靠性，降低了方案成本。

開關電源芯片CY2525D引腳說明：

1 VDD  P  IC 的電源管腳；

2、3 VFB  I  系統反饋管腳，根據輔助繞組的反激電源，在 CC 模式或 CV模式下調節輸出電壓和輸出電流；

4 CS  O 內置功率 BJT 發射極；

5、6 HV  O 內置功率 BJT 集電極；

7 GND  P  IC接地管腳。

深圳銀聯寶科技開關電源芯片效率化、服務人性化。嚴格把控產品質量，平衡雙方成本，期待與客戶攜手走得更遠！
