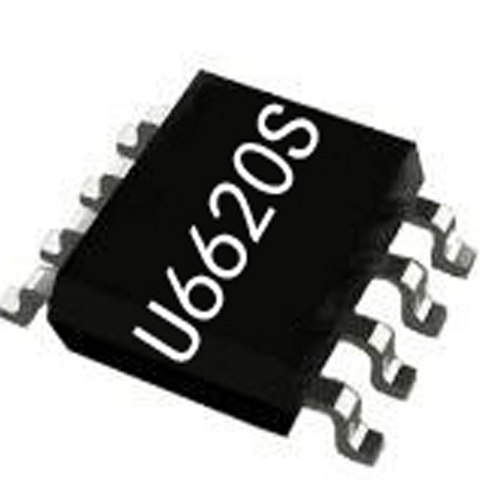

不少主流品牌手機都在將PD快充協議納入到手機的充電配置里，相信在作為手機行業風向標之一的蘋果手機帶動下，后續還會有更多品牌手機支持PD快充，PD快充大一統無疑已是行業趨勢。深圳銀聯寶科技的PD 20W快充開關電源芯片U6620S，封裝SOP-8，可以了解下。

U6620S開關電源芯片特點：

1、可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

2、±5% 恒流精度；±1%恒壓精度

3、待機功耗<75mW

4、固定 65KHz 開關頻率

5、綠色省電模式和打嗝模式工作

6、超低啟動和工作電流

7、集成抖頻功能優化 EMI

8、集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

9、集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

10、集成自恢復模式的保護功能

U6620S開關電源芯片的腳位分析：

1腳是VDD IC電源引腳。

2腳是 GND IC的接地。

3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。

4 CS電流檢測輸入引腳。

5、6、7、8 腳是Darin功率MOSFET漏極。

PD快充充電速度給力，并能夠根據手機、平板、筆記本等不同設備的需求來智能匹配電壓。PD 20W快充開關電源芯片U6620S內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能，采用綠色節能模式和打嗝模式工作，可以保證小于75mW的待機功耗。完善的保護功能，讓快速充電安枕無憂！
