過去的電源適配器普遍采用線性電源，它就需要一個非常笨重的變壓器來提供足夠的感抗，所以電源適配器體積非常大。現在的電源適配器和充電器普遍采用現代電子技術，開關電源技術直接把220V交流電進行整流得到一個近似方波的信號，沒有了笨重的變壓器，體積自然可以做得更小。采用適配器電源ic U62143方案，更有助于簡化空間，減小體積！

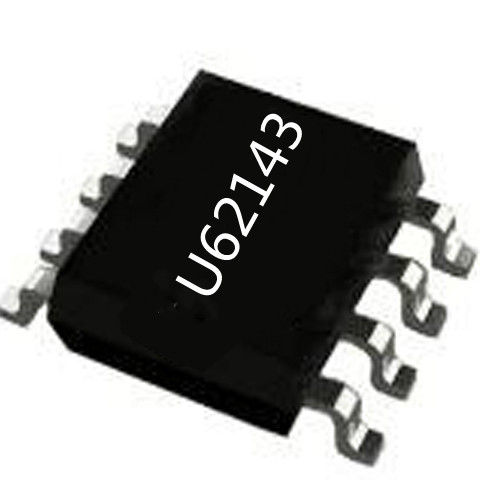

適配器電源ic U62143是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U62143可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

適配器電源ic U62143集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U62143還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。

為了滿足嚴苛的平均效率和待機功耗要求，適配器電源ic U62143采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

適配器電源ic U62143優化設計的動態響應性能，可滿足USB充電器的要求，管腳功能描述如下：

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5.6.7.8 C 內置功率三極管集電極輸入管腳。

沒有電源適配器就沒有后來的充電器，沒有材料科學的進步，就不可能將電源適配器和充電器做小。關注深圳銀聯寶科技，一起探尋體積小、重量輕、發熱量小、轉化率高的適配器電源ic更優方案！
