開關電源芯片U6113經久耐用性價比高

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2021-06-18 15:12:37【大中小】

開關電源芯片U6113的工作電流典型值為 140uA。如此低的工作電流降低了對于 VDD 電容大小的要求，同時也可以幫助系統獲得更高的效率。

開關電源芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET 和控制器。U6113 內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于 LED 照明的應用中，是帶有準諧振式的降壓型功率開關器。

開關電源芯片U6113集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。

開關電源芯片U6113應用LED 照明驅動：

#在 40V LED 輸出電壓下：

175~265VAC：120mA

85~265VAC：100mA

#在 60V LED 輸出電壓下：

175~265VAC:100mA

85~265VAC：90mA

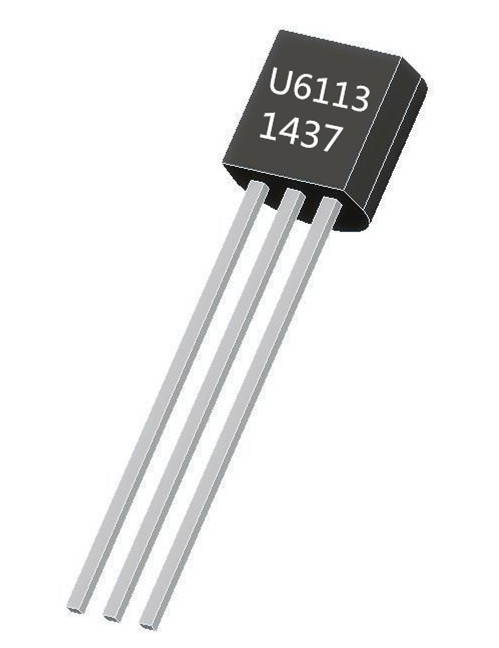

開關電源芯片U6113極簡封裝TO-92，各引腳功能描述：

1 腳Drain 內部功率 MOSFET 漏極。

2 腳CS 芯片地，也用作電感峰值電流控制腳。

3 腳VDD 芯片電源供電。

開關電源芯片U6113設計的軟驅動結構的驅動電路優化了系統的 EMI 性能，讓芯片可以連續穩定地工作。
