對于LED驅動芯片的調試這個是很多電子工程師要做的事，但是對于眾多的LED驅動芯片可能技術要求不一樣，但是檢測調試的工作都是需要電子工程師來做的。畢竟LED驅動芯片在使用過程中總有這樣那樣的問題，今天就讓銀聯寶科技給你推薦幾點關注LED驅動芯片的關注點吧！

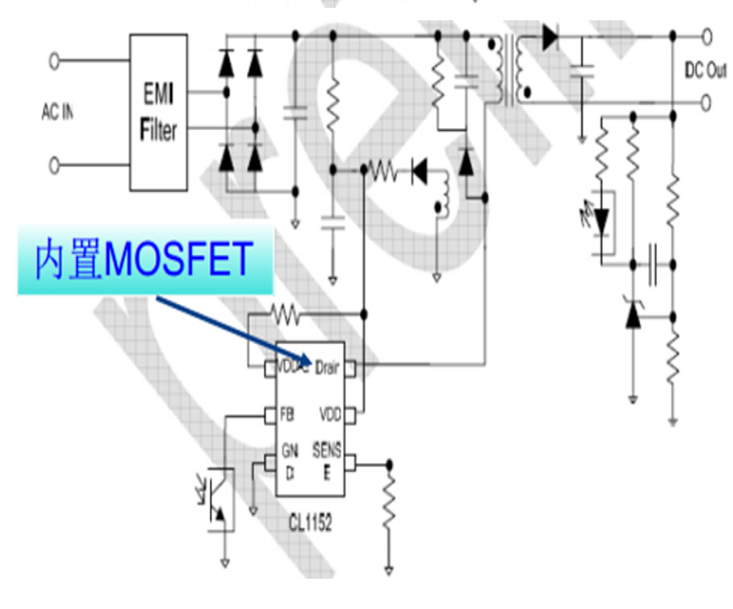

1、銀聯寶科技個要介紹的LED驅動芯片的關注點是芯片發熱    這主要針對內置電源調制器的高壓驅動芯片。假如芯片消耗的電流為2mA，300V的電壓加在芯片上面，芯片的功耗為0。6W，當然會引起芯片的發熱。驅動芯片的大電流來自于驅動功率mos管的消耗，簡單的計算公式為I=cvf(考慮充電的電阻效益，實際I=2cvf)，其中c為功率MOS管的cgs電容，v為功率管導通時的gate電壓，所以為了降低芯片的功耗，想辦法降低c、v和f。如果c、v和f不能改變，那么請想辦法將芯片的功耗分到芯片外的器件，注意不要引入額外的功耗。再簡單一點，就是考慮更好的散熱吧。

     2、銀聯寶科技個要介紹的LED驅動芯片的關注點是功率管發熱
              銀聯寶科技認為功率管的功耗分成兩部分，開關損耗和導通損耗。要注意，大多數場合特別是LED市電驅動應用，開關損害要遠大于導通損耗。開關損耗與功率管的cgd和cgs以及芯片的驅動能力和工作頻率有關，所以要解決功率管的發熱可以可以從以下幾個方面解決：a：不能片面根據導通電阻大小來選擇MOS功率管，因?yàn)閮?nèi)阻越小，cgs和cgd電容越大。如1N60的cgs為250pF左右，2N60的cgs為350pF左右，5N60的cgs為1200pF左右，差別太大了，選擇功率管時，夠用就可以了。b：剩下的就是頻率和芯片驅動能力了，這里只談?lì)l率的影響。頻率與導通損耗也成正比，所以功率管發熱時，首先要想想是不是頻率選擇的有點高。想辦法降低頻率吧！不過要注意，當頻率降低時，為了得到相同的負載能力，峰值電流必然要變大或者電感也變大，這都有可能導致電感進入飽和區域。如果電感飽和電流夠大，可以考慮將CCM(連續電流模式)改變成DCM(非連續電流模式)，這樣就需要增加一個負載電容了。

     3、銀聯寶科技第三個要介紹的LED驅動芯片的關注點是工作頻率降頻
      銀聯寶科技技術員在LED驅動芯片的接觸中發現 這個也是用戶在調試過程中比較常見的現象，降頻主要由兩個方面導致：輸入電壓和負載電壓的比例小、系統干擾大。對于前者，注意不要將負載電壓設置的太高，雖然負載電壓高，效率會高點。對于后者，可以嘗試以下幾個方面：a：將小電流設置的再小點；b：布線干凈點，特別是sense這個關鍵路徑；c：將電感選擇的小點或者選用閉合磁路的電感；d：加RC低通濾波吧，這個影響有點不好，C的一致性不好，偏差有點大，不過對于照明來說應該夠了。
     無論如何降頻沒有好處，只有壞處，所以一定要解決。

     4、銀聯寶科技第四個要介紹的LED驅動芯片的關注點是電感或者變壓器的選擇
     銀聯寶科技認為這第4點終于談到了，很多用戶反應，相同的驅動電路，用a生產的電感沒有問題，用b生產的電感電流就變小了。遇到這種情況，要看看電感電流波形。有的工程師沒有注意到這個現象，直接調節sense電阻或者工作頻率達到需要的電流，這樣做可能會嚴重影響LED驅動芯片的使用壽命。所以說，在設計前，合理的計算是的，如果理論計算的參數和調試參數差的有點遠，要考慮是否降頻和變壓器是否飽和。
     變壓器飽和時，L會變小，導致傳輸delay引起的峰值電流增量急劇上升，那么LED的峰值電流也跟著增加。在平均電流不變的前提下，只能看著光衰了。

     5、銀聯寶科技第五個要介紹的LED驅動芯片的關注點是LED電流大小
     大家都知道LEDripple過大的話，LED壽命會受到影響，影響有多大，也沒見過哪個說過。以前問過LED廠這個數據，他們說30%以內都可以接受，不過后來沒有經過驗證。建議還是盡量控制小點。如果散熱解決的不好的話，LED一定要降額使用。也希望有能給個具體指標，要不然影響LED的推廣。

      說了這么多，看起來LED驅動芯片的調試設計并不難，一定要心中有數。只要做到調試前計算，調試時測量，調試后老化，相信誰都可以搞LED了，更多的LED驅動芯片，電源管理芯片，開關電源芯片的內容可關注深圳市銀聯寶科技新動態http://www.honkpatrol.com
