OB2273/OB2281替代料優選開關電源芯片U6201
開關電源芯片U6201同腳位可直接PIN to PIN的芯片型號有昂寶OB2273、昂寶OB2281。U6201是低EMI技術低成本綠色節能 PWM 控制器可恒流恒壓。輸出驅動的高電平鉗位在 18.0V 以下，驅動輸出采用的圖騰柱和軟驅動有效降低了開關噪聲。
開關電源芯片U6201在輸入85V~264V的寬電壓下可實現恒定大輸出功率，GATE引腳驅動輸出高電平鉗位18.0V，VDD引腳過壓保護34.0V欠壓鎖定(UVLO)、周期電流限制、短路保護、過載保護等保護功能具有自動恢復的保護功能。
開關電源芯片U6201封裝類型 SOT23-6L管腳功能：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了 PWM 驅動信號的占空比和 CS 管腳的關斷電壓。

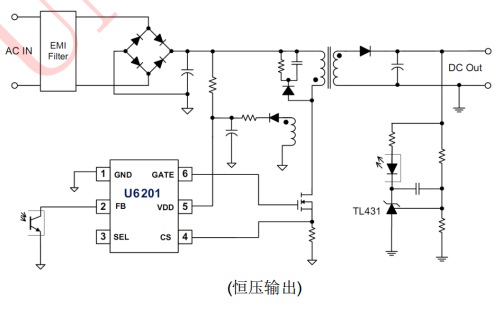

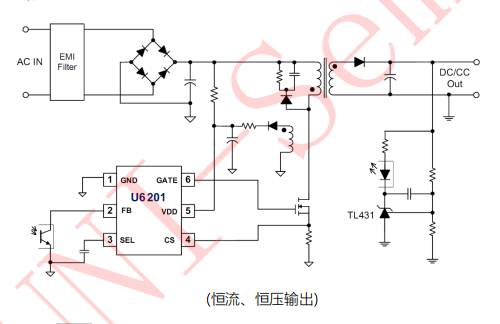

3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部 MOSFET。
開關電源芯片U6201適用于離線式 AC-DC 反激拓撲的小功率電源模塊。芯片可以通過外接電阻改變工作頻率；在輕載和無負載情況下自動進入 PFM 和 CRM，有效減小電源模塊的待機功耗，達到綠色節能的目的。低啟動電流，因此可以采用一個2兆歐姆的啟動電阻。為了提高系統的穩定性，防止次諧波振蕩，U6201內置了同步斜坡補償電路；而動態峰值限制電路減小了在寬電壓輸入(85V~264V)時大輸出功率的變化；內置的前沿消隱電路可以開關管每次開啟產生的干擾。
