| AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| SF1539 | 副邊反饋/外驅MOSFET | 600 | 3.8Ω | ＜300 | 15W | 50 | 24V0.5A | DIP-8 |
| SF1539HT | 副邊反饋/內置MOS | 600 | 3.8Ω | ＜300 | 15W | 65 | 24V 0.5A | DIP-8 |
| SF5938S | 原邊反饋/內置MOS | 600 | 3.8Ω | ＜75 | 15W | 40--70 | 12V1A | DIP-7/8 |
| SF5928S |
原邊反饋/外驅MOSFET |
600 | 3.8Ω | ＜100 | 15W | 40--70 | 5V2.0A | DIP-7/8 |
| SF5539/H | 副邊反饋/內置MOS | 600 | 3.8Ω | ＜75 | 15W | 50/65 | 12V1.2A | DIP-7/8 |
| SF5549H | 副邊反饋/內置MOS | 650 | 2.2Ω | ＜75 | 18W | 65 | 12V1.5A | DIP-8 |
| SF5533 | 副邊反饋/外置MOSFET | 外置MOSFET | / | ＜75 | 18W | 60 | 5V3.4A | SOT23-6 |
| U6116 |
原邊反饋/外驅MOSFET |
外驅MOSFET |
/ |
＜75 | 20W | 60 | 12V1.5A | SOT23-6 |

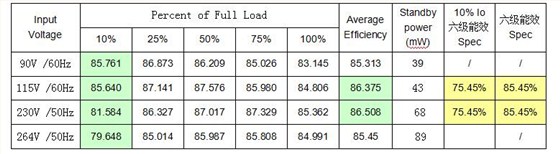

SF5549H 12V/1.5A常規測試數據（滿足六級能效）

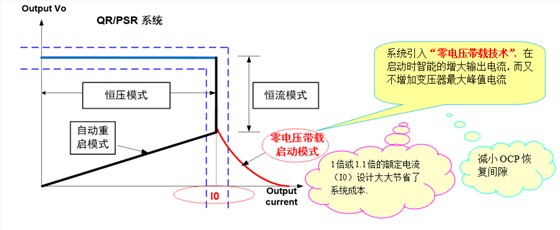

特性

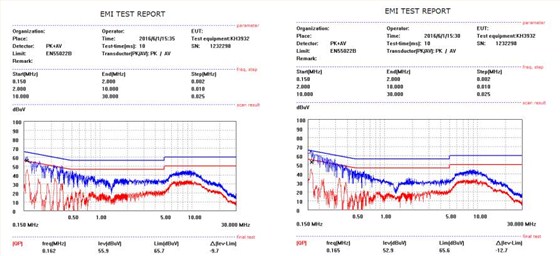

EMI數據
12W系列 5V2.4A能效六級方案
10W系列 5V2A能效六級方案
5V1.5A能效六級方案
10W系列5V2A能效六級方案
65W系列 19V3.42A能效六級方案
24W系列 12V2A能效六級方案
