| AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| U6215A | 原邊反饋/內置BJT | 700 | BJT | ＜75 | 6W | 40--70 | 5V1.2A | SOP-7 |
| U6215B | 原邊反饋/內置BJT | 700 | BJT | ＜75 | 5W | 40--70 | 5V1.0A | SOP-7 |
| U6215C |
原邊反饋/內置BJT |
700 | BJT | ＜75 | 2.5W | 40--70 | 5V0.5A | SOP-7 |
| U6315A | 原邊反饋/內置BJT | 700 | BJT | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| U6315B |
原邊反饋/內置BJT |
700 | BJT | ＜75 | 7.5W | 40--70 | 5V1.5A | SOP-7 |
| U6217S | 原邊反饋/內置MOS | 650 | 2.6Ω | ＜75 | 15W | 40-70 | 5V2.4A | SOP-8 |
| U6117S |
原邊反饋/內置MOS |
600 | 8.5Ω | ＜75 | 6W | 60 | 5V1.0A | SOP8 |
| U6117SA | 原邊反饋/內置MOS | 600 | 4.2Ω | ＜75 | 10W | 60 | 5V 2.0A | SOP-8 |
| U6117D | 原邊反饋/內置MOS | 600 | 4.2Ω | ＜75 | 12W | 60 | 12V1.0A | DIP-8 |
| U6773S | 原邊反饋/內置MOS |
600 |
4.2Ω | ＜75 | 12W | 60 | 12V1.0A | SOP-7 |
| U6118 | 原邊反饋/外置BJT | 700 | / | ＜75 | 15W | 40-70 | 5V3A | SOT23-6 |
| U6116 |
原邊反饋/外驅MOS |
外驅MOSFET |
/ | ＜75 | 20W | 60 | 12V1.5A | SOT23-6 |

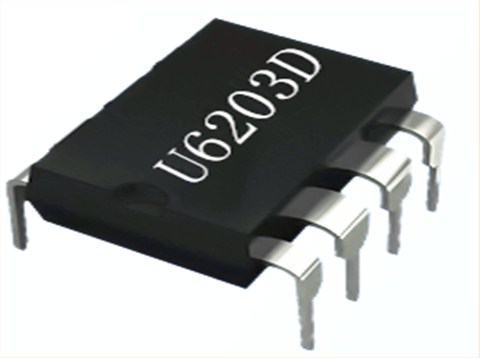

| U6203D | 副邊反饋/內置MOS | 600 | / | ＜75 | 15W | 60 | 12V1A | DIP-8 |
| U6201 | 副邊反饋/外驅MOS | 外驅MOSFET | / | ＜75 | 60W | 60 | 12V5A | SOT23-6 |
| U6101D | 副邊反饋/外驅MOS |
外驅MOSFET |
/ | ＜70 | 75W | 60 | 12V5A | DIP-8 |
| U6101S | 副邊反饋/外驅MOS | 外驅MOSFET | / | ＜70 | 75W | 60 | 12V5A | SOP-8 |
| U6112 | PSR兩繞組 | 內置高壓MOSFET | / | / | 4W | / | LED燈具 | TO-92 |
| U6113 | 非隔離 | 內置高壓MOSFET | / | / | 12W | / | LED燈具 | TO-92 |
| U321 | 副邊反饋/外驅MOS | 外驅MOSFET | 700 | ＜50 | 120W | / | / | SOP-8 |
| U3012 | DC-DC | 內置MOSFET | / | / | / | / | DC-DC | SOP/DIP-8 |
| 其它熱銷產品 | ||||||||
12W系列 5V2.4A能效六級方案
10W系列 5V2A能效六級方案
5V1.5A能效六級方案
10W系列5V2A能效六級方案
65W系列 19V3.42A能效六級方案
18W系列12V1.5A能效六級方案
24W系列 12V2A能效六級方案
副邊15W開關電源芯片 SF5539H
副邊50W開關電源芯片 SF5773
