| 銀聯寶科技AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| U6315B |
原邊反饋/內置三極管 |
700 | BJT | ＜75 | 7.5W | 40--70 | 5V 1.5A | SOP-7 |
| SF5926S |
原邊反饋/內置MOSFET |
600 | 9.5 Ω | ＜100 | 9W | 40--70 | 5V1.5A | DIP-8 |
| U6315A |
原邊反饋/內置三極管 |
700 | BJT | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| U6117SA |
原邊反饋/內置MOSFET |
600 | 4.2Ω | ＜75 | 10W | 60 | 5V 2.0A | SOP-8 |
| SF6773V |
原邊反饋/內置MOSFET |
650 | 2.5Ω | ＜75 | 13W | 40-120 | 12V2.A | SOP-7 |

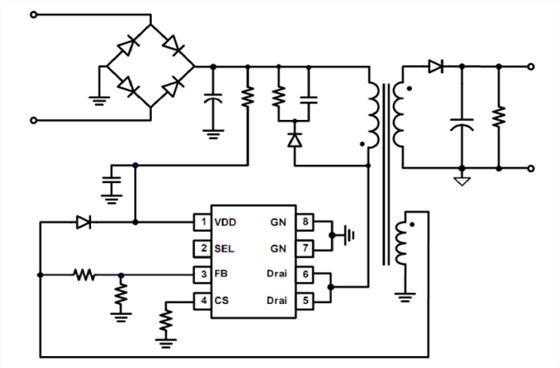

電路圖

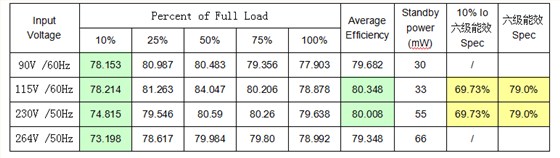

U6117SA 5V/ 2A常規測試數據（滿足六級能效）

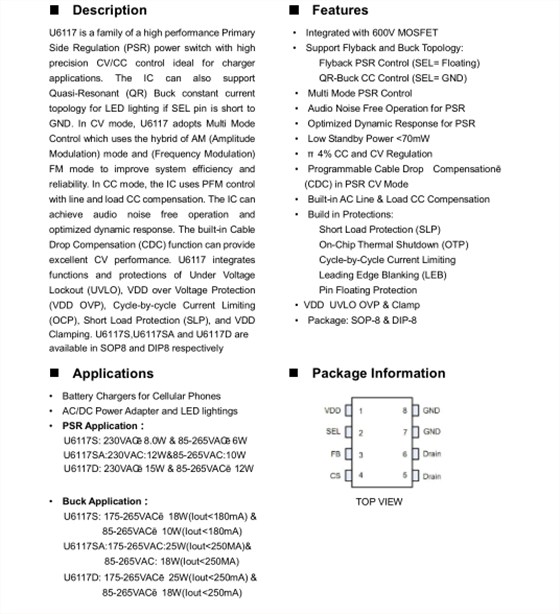

特性

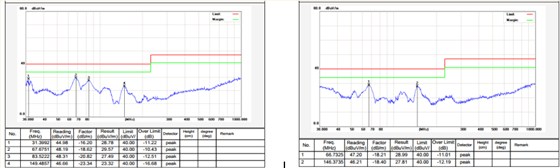

EMI 數據
12W系列 5V2.4A能效六級方案
5V1.5A能效六級方案
10W系列5V2A能效六級方案
18W系列12V1.5A能效六級方案
24W系列 12V2A能效六級方案
副邊15W開關電源芯片 SF5539H
副邊50W開關電源芯片 SF5773
副邊15W開關電源芯片 U6203D
