| 銀聯寶科技AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| U6117D |
原邊反饋/內置MOSFET |
600 | BJT | ＜75 | 12W | 60 | 12V1.0A | DIP-8 |
| SF6773V |
原邊反饋/內置MOSFET |
650 | 2.5Ω | ＜75 | 13W | 40--120 | 5V2.4A | SOP-7 |
| SF5938S | 原邊反饋/內置MOS | 600 | 3.8Ω | ＜75 | 15W | 40--70 | 12V1.0A | DIP-7/8 |
| SF5539/H |
副邊反饋/內置MOSFET |
600 | 3.8Ω | ＜75 | 15W | 50/65 | 9V1.5A | DIP-7/8 |
| SF1538 |
副邊反饋/內置MOSFET |
600 | 2.2Ω | ＜300 | 15W | 可調 | 12V1.0A | DIP-8 |
| SF1539 |
副邊反饋/內置MOSFET |
600 | / | ＜300 | 15W | 50 | 24V0.5A | DIP-8 |
| SF1539HT |
副邊反饋/內置MOSFET |
600 | 3.8Ω | ＜300 | 15W | 65 | 24V0.5A | DIP-8 |
| SF5928S | 原邊反饋/內置MOSFET | 600 | 3.8Ω | ＜100 | 15W | 40--70 | 5V2.0A | DIP-7/8 |

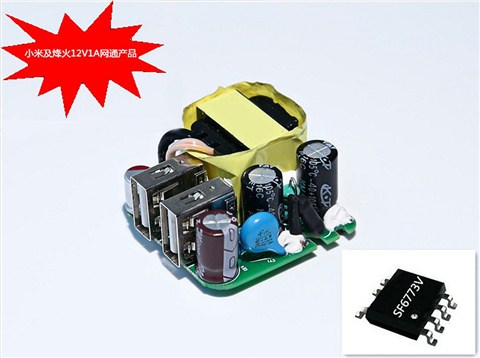

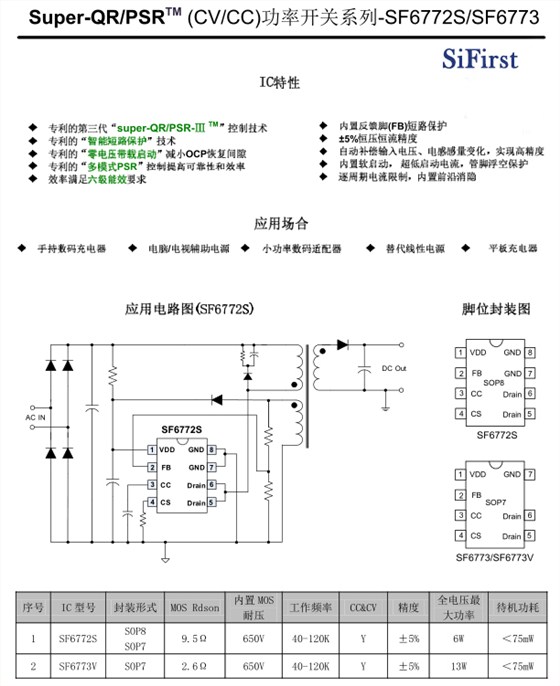

電路圖

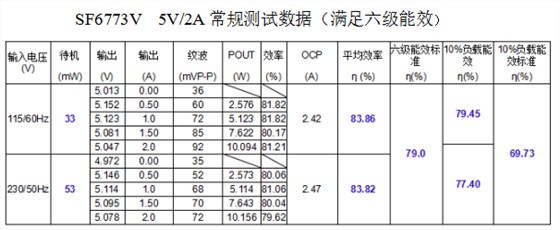

SF6773V 5V/2.4A常規測試數據（滿足六級能效）

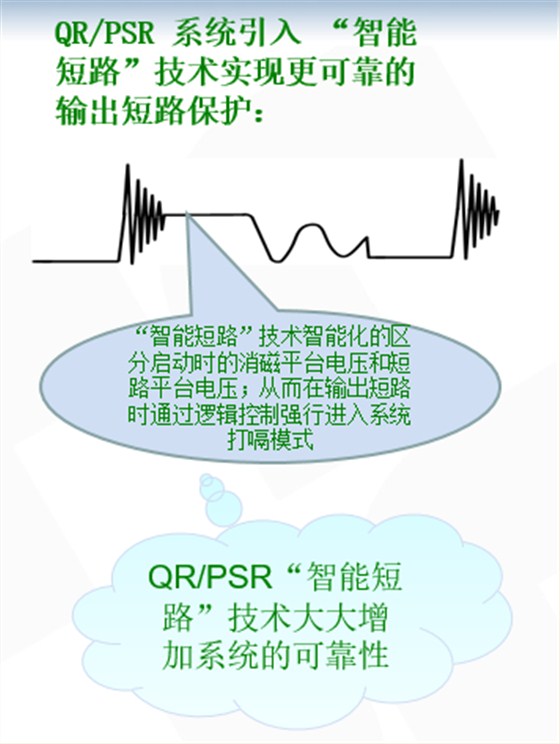

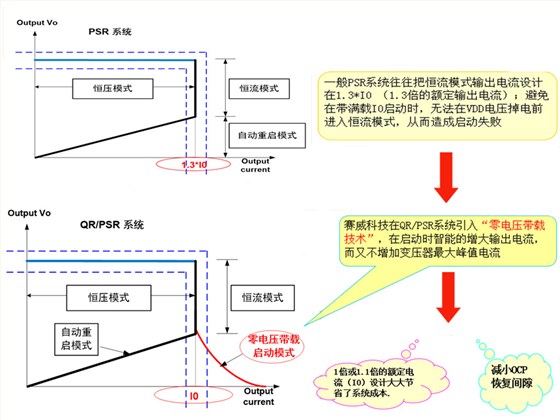

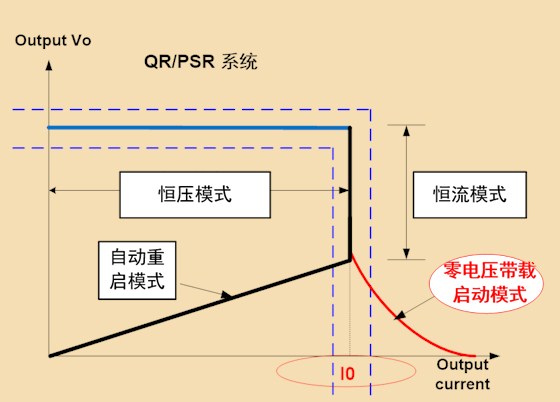

特性
平均待機功虛: 55 mW
平均效率: 84.37%

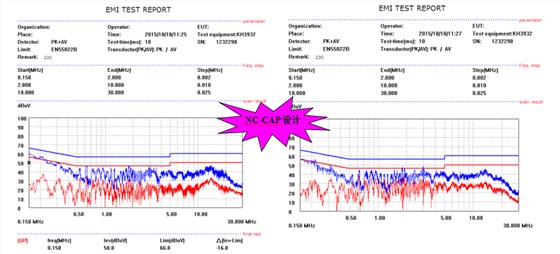

EMI傳導
